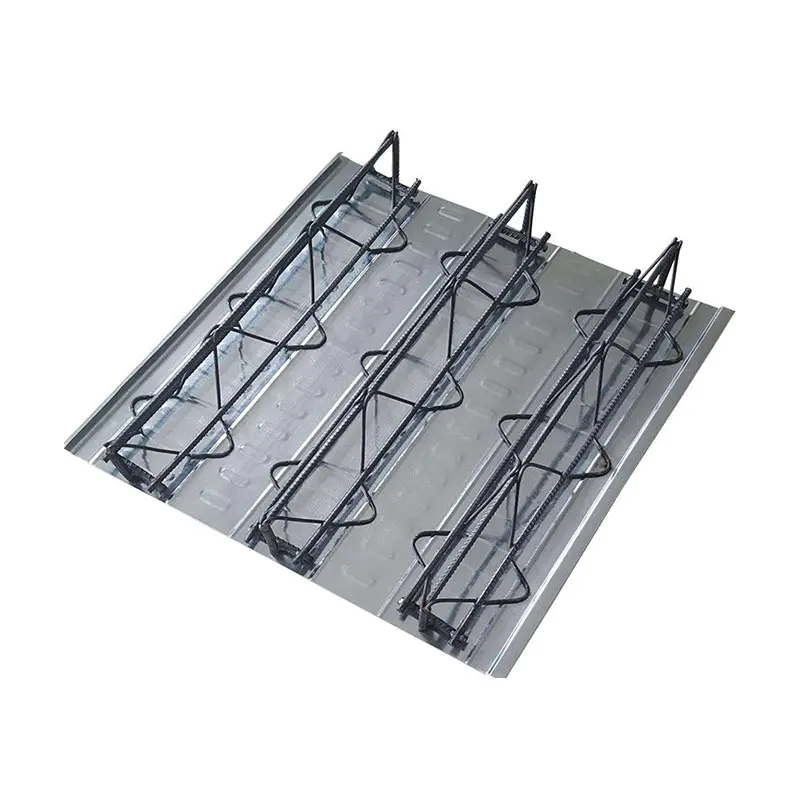

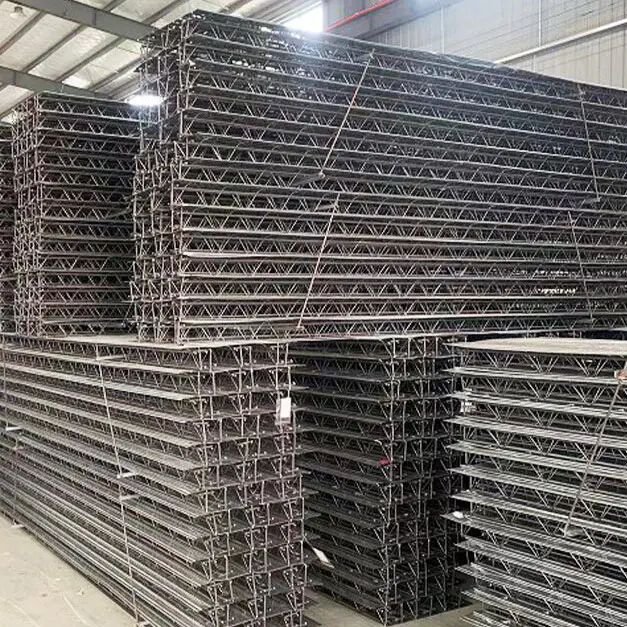

Пресорената стоманена плоча, която поддържа бетона на пода, е известна като подовата палуба. Палубата на стоманената лента се адаптира към изискванията за бързо изграждане на основната стоманена конструкция и осигурява твърда работна платформа за кратък период от време. Палубата на стоманените барове е ново поколение подови палуби, разработени от строителни инженери.
Палубата на стоманените барове е ново поколение подови палуби, разработени от строителни инженери. Стоманените пръти в подовата палуба се обработват в стоманени барови ферми, използвайки полуавтоматично оборудване за заваряване на ламарина във фабриката, за да се замени повдигната височина и капацитета на лагера на подовата палуба.

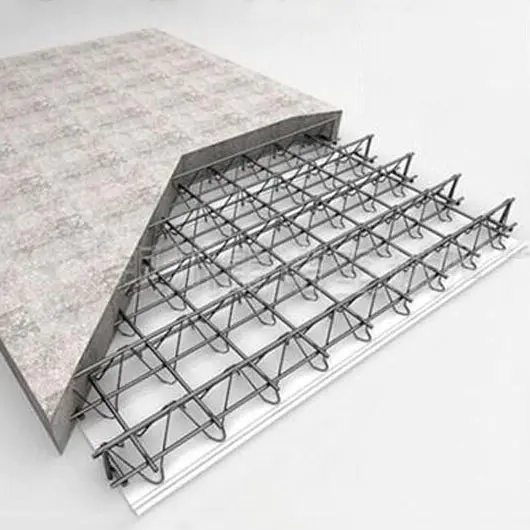

Тази система интегрира стоманените пръти в плочата на бетонната под с шаблона на конструкцията. По време на строителната процедура палубите от стоманени барки могат да издържат на теглото на мокрия бетон върху пода на пода и строителния товар. По време на периода на използване горните и долните хордни стоманени пръти на стоманената ферма работят заедно с бетона като цяло, за да издържат на натоварването на употребата.

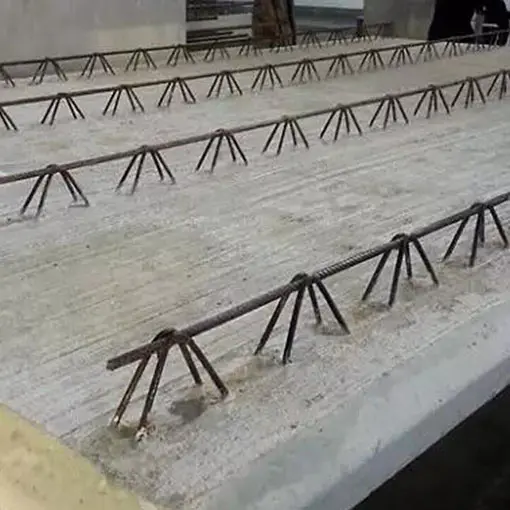

Палубната палуба от стоманени бари се образува чрез свързване на стоманената ферма и долния лист чрез заваряване на място за съпротивление. Стоманената лента е изработена от стоманени пръти, които се използват като горния акорд, долния акорд и уеб прътите според различната позиция. Долният лист може да бъде направен от поцинкована стоманена плоча или със студено валцувана стоманена плоча.

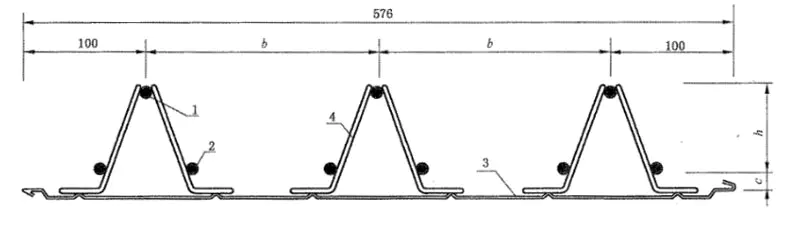

Кота

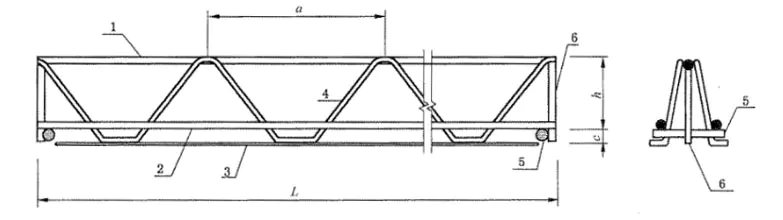

Секционен изглед
1 、 Горният акорд ; 2 、 Долната акорд ;
3 、 Долният лист ; 4 、 Уеб ленти ;
5 、 Хоризонтално подсилване на подкрепа ; 6 、 Вертикални опорни ленти.
L: Дължина на стоманената плоча на фермата, ≤12000mm ;
H: Височина на стоманена ферма, 70 ~ 170 мм
A: Разстояние между стоманени ферми, 200 мм;
B: Разстояние между стоманени бар ферми, 188 мм;
C: Дебелина на бетонния капак, 15 мм;

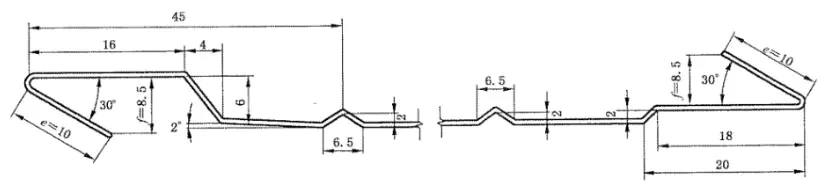

Диаграма на долния лист

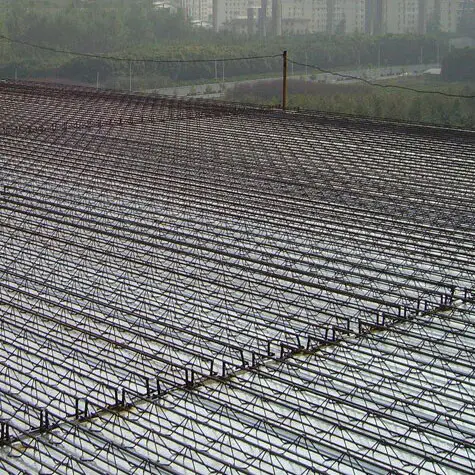

Преди да полагате палубите на фермите от стоманени барове, референтната линия трябва да бъде зададена според изходната позиция, показана на чертежа. Първата дъска трябва да се приведе в съответствие с референтната линия, а другите платки са инсталирани последователно. Връзката на дъските приема метод за закрепване, а връзката на куката между дъските трябва да бъде стегната, за да се гарантира, че няма изтичане при изливане на бетон.
